注射泵

实验室可编程注射泵TJP-3A/W0109-1B

添加时间:2022-09-14   浏览次数:23

适用场所
生物实验室使用

产品特性
TJP-3A/W0109-1B微量注射泵主要在实验室使用,控制器和执行机构为分体结构。提供编程工作模式,可进行多段均速,多段混合曲线,触发分配,周期分配等单过程或多过程组合。TJP-3A/W0109-1B微量注射泵具备TJ-3A的所有功能,在TJ-3A注射泵的基础上增加了编程模式。

功能特点
自定义注射器:可储存四个用户自定义的注射器内径
可从列表中选择注射器或者直接输入注射器内径确定注射器?
线性推力输出:全程>90N
信号输出功能:两路OC门开关信号输出,指示泵的启/停和方向
流量校正功能:通过校正操作得到更为精确的液量
注射器保护功能:通过调整限位块位置,可以保护注射泵免受损伤
块进(退)功能:全速灌注或抽取液体
采用485通讯总线可与上位机相连,通过后台对其进行控制
外控输入接口:1.外部启/停制输入 2.编程模式下外部事件触发输入
控制输出接口:1.两路OC门开关信号输出,指示泵的启/停和方向 2.状态输出,只适于编程模式

TJP-3A微量注射泵的编程功能:
在编程模式下既可以试用单步完成单一的特定功能,又可以使用多个步骤组合完成较复杂的过程控制功能
在编程模式下可以选择均速,增速,减速,周期分配和触发分配等多种方案可供选择

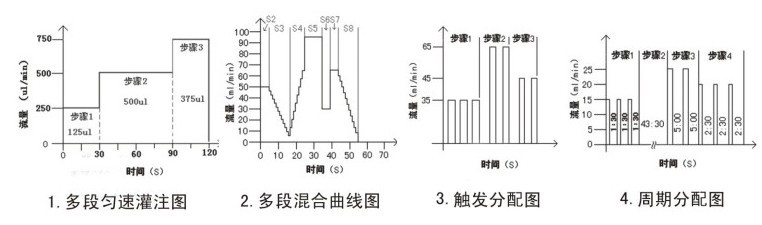

编程工作过程方案

技术指标
工作模式:注射、抽取、先注射后抽取、先抽取后注射、连续
执行单元数量:1
行程:90mm
行程分辨率:0.165μm
线速度范围:7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)
线速度调节分辨率:7.94μm/min
行程控制精度:误差≤±0.5%(行程≥大行程的30%时)
额定线性推力:>90N
注射器选择:内置主要厂家、主要型号注射器供选择
注射器自定义:可储存四个用户自定义的注射器内经值
流量校正:通过校正程序获得更为精确的液量
运行参数设置:分配液量、注射时间、抽取时间、间隔时间、分配次数等,各通道可单独设置,可以让所有通道采用指定通道的参数
启动参数设置:各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动
显示参数选择:液量、流量或线速度
掉电记忆:重新上电后可选择是否按照掉电前的状态继续进行工作
快进(退)功能:全速注射或抽取液体
状态信号输出:2路OC门信号输出,用于指示启/停和方向状态
控制信号输入:2路启停控制输入端,1路下降沿触发信号控制启停,1路TTL电平信号控制启停
通信接口:RS485
控制器外形尺寸:170×108×65(mm)
控制器重量:0.5kg
执行单元外形尺寸:245×100×95(mm)
执行单元重量:1.3kg
使用电源:AC 90V-260V/10W
工作环境温度:0℃-40℃
工作环境相对湿度:<80%
