兰格工业多通道注射泵SP4-E1

商品描述

适用场所：
设备、仪器中配套使用

SP4-E1产品说明
SP4-E1主要在设备、仪器中配套使用，尤其是程序化任务的过程自动化。4通道同步，高强度塑料外壳，底板安装和面板安装兼容、RS485/RS232通讯控制。

SP4-E1产品特性
液量准确度：误差≤1%(额定行程时)
液量准确度：重复性误差≤0.5%(额定行程时)
额定行程(控制步数)：60mm(1000步)
线速度范围：0.03mm/s-24mm/s
额定行程运行时间范围：2.5s-2000s
控制分辨率：0.06mm(1步)
传动结构：同步带传动
活塞 大驱动力：≥68N(4通道总和)
使用注射器规格：50μl、100μl、500μl、1ml、2.5ml、5ml
阀类型：两位三通电磁阀
阀换位时间：≤100ms
液路材质：硼硅酸盐玻璃、聚四氟乙烯、PEEK
液路 大承压参考值：0.1Mpa(主要受电磁阀承压能力限制)
管路接口：1/4''-28内螺纹接口
注射器接口：1/4''-28内螺纹接口
信号输入：2路TTL电平信号输入(驱动电流＞16mA)，用于控制静态暂停指令后的重新启动
信号输出：3路OC门信号输出，用于指示工作状态
电磁阀驱动输出：4路同步输出，每路驱动能力DC 24V/200mA，用于驱动外部电磁阀
通讯接口：RS485/RS232可设置
通讯速率：9600bps/38400bps可设置
设备地址设置：BCD拨码开关(0-E对应设备通讯地址：1-15)
设备参数设置：4位DIP拨码开关(通讯接口、通讯速率等)
外形尺寸(长×宽×高)：140×167×261.5(mm)
适用电源：DC 24V/1.5安
工作环境温度：15℃-40℃(主要受注射器中聚四氟乙烯材料的温 度特性决定)
工作环境相对湿度：＜80%
重量：2.4kg
产品编号：050327A

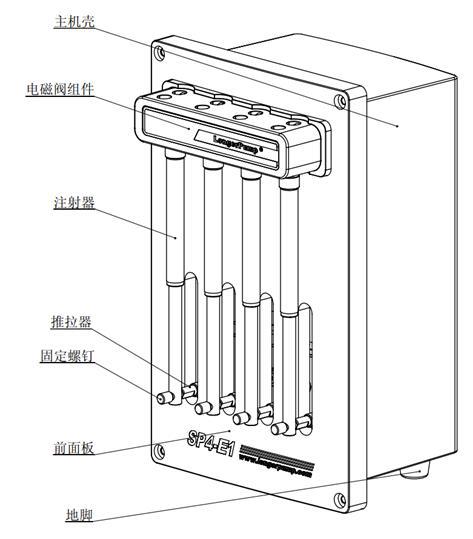

主要部件功能描述和图解
